.電池極板毛胚全自動生產線設計要求：
1.1.本設備是以鎳氫，鐵鎳電池極板毛胚生產線工藝設計要求為基礎，基于工業4.0設計制造電池極板毛胚智能化全自動生產線，該生產線包括：真空攪拌機，周轉桶，自動漿料輸送機，拉漿機，輥壓機，自動在線測厚機，沖切機，極片自動檢測機，廢料自動收卷機。

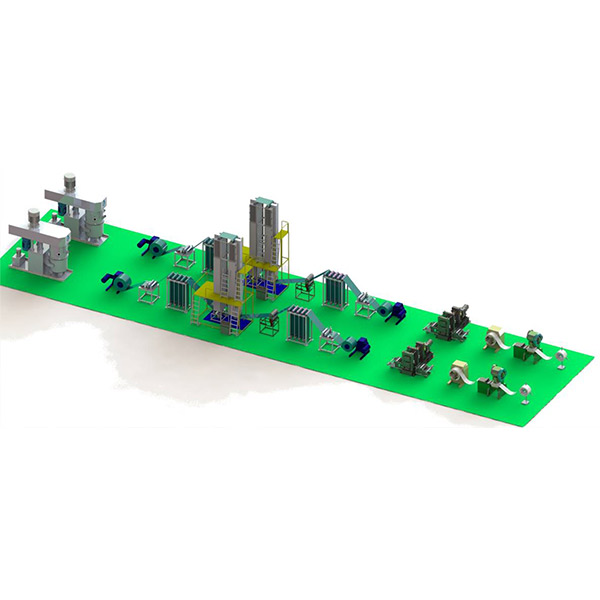

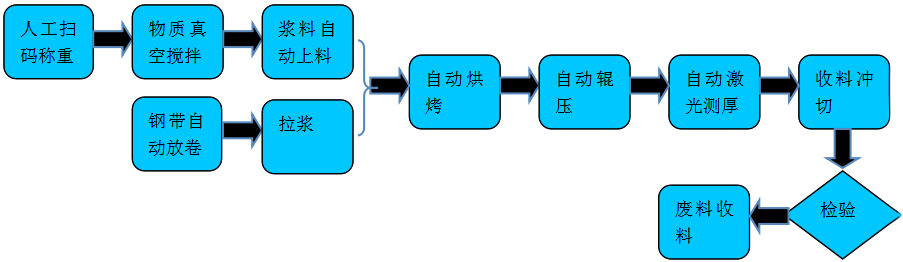

1.2.工藝流程：
1.3.極板毛坯生產線產能、工藝參數：極板生產速度≤0-3m/min可調，極板厚度0.1～0.9mm可調；適用鋼帶：0.1×400×L；輥壓后厚度為0.4-0.8mm. 精度±0.01mm；漿料粘度為20～65Pa.s，需要特別注意的是：漿料中含有短纖維，纖維長度1～3mm范圍內；設備工作加熱溫度：室溫～300℃可調，表顯溫度與實際誤差不大于1%；需要剪切的極片寬度在40～150mm；掛漿寬度50～380mm可調，掛漿方式可采用最新工藝，但應充分考慮漿料的回收和利用。
1.4.極板毛胚生產線性能要求：正常生產情況下達到1.3．條的要求；鋼帶放卷機構、烘烤機構、刮漿機構，糾偏機構、輥壓機，沖切機構，檢驗機構要求穩定可靠、操作簡便；所有運動部位要有合理、可靠、方便操作的潤滑機構。
1.5.極板毛胚生產線設備組成
序號 | 工序名稱 | 設備名稱 | 設備能力 | 數量(臺） | 備注 |
1 | 粉料稱重 | 電子秤 |
| 1 | 掃碼儀 |
2 | 攪拌 | 真空攪拌機 | 300L | 1 | 周轉桶2個 |
3 | 拉漿 | 極板自動拉漿機 | ≤2m/min可調 | 1 | 高度5.5m |
4 | 輥壓 | 輥壓機 | ≤2m/min可調 | 1 |
|
5 | 緩存 | 緩存機 | ≤2m/min可調 | 2 |
|
6 | 測厚 | 激光測厚儀 | ≤20m/min可調 | 1 |
|
7 | 沖切 | 自動沖切機 | 20片/分鐘 | 1 |
|
7 | 檢測 | 極片自動檢測機 | 20片/分鐘 | 1 |
|
9 | 收廢料 | 廢料收卷機 | ≤2m/min可調 | 1 |
|
1.6.極板拉漿尺寸圖
規格 | 尺寸A | 尺寸B | 尺寸C | 鋼帶厚度 | 涂層厚度 |
1 | 31mm | 200 | 23.5mm | 0.1mm | 0.35mm |

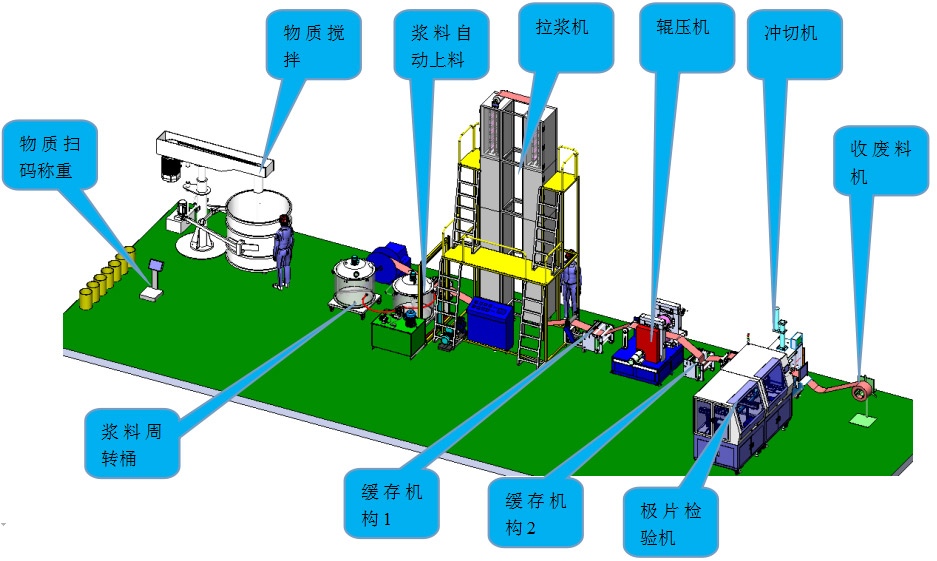

1.7設備示意圖
2． 電池極板毛胚全自動生產線主要設備：
2.1，粉料掃碼稱重機
2.1.1，設計要求
2.1.1.1，電子秤帶數據接口，可遠程讀取數據。稱重范圍100kg,精度10g.
型號 | TC60KA | TC100KA | TC150KA | TC300KA |
最大稱量 | 60kg | 100kg | 150kg | 300kg |
分辨率 | 5g | 10g | 20g | 50g |
檢定分度值 | 10d | 10d | 10d | 10d |
去皮范圍 | 0~60kg | 0~100kg | 0~150kg | 0~300kg |
校準重量 | 50kg | 100kg | 100kg | 200kg |
秤臺尺寸 | 510×410mm |
體積 | 510（長)×410（寬）×950（高）mm |
供電 | AC220V±10% 50Hz±1Hz DC6V/4Ah/20HR 充電電池 |
使用溫度 | 0~40℃ |
使用濕度 | ≤80% RH |
串口 | RS232 |

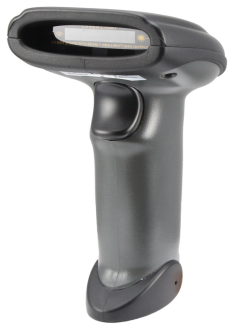

2.1.1.2,條碼讀取器
普燃PR-2900高精度激光條碼掃描器 |
| 特征： ·全部自主知識產權（獲多項國家專利） ·CPU采用32位ARM微處理器，解碼、糾錯能力超強 ·手動觸發/連續掃描/自動感應
·極其舒適的操作手感 ·豐富的解碼種類
·按鍵壽命高達5000萬次
·工業級防震防摔設計，可承受連續5次3米自由落體跌落試驗
·可設定前綴和后綴碼 ·支持USB、PS2、RS232三種數據接口 ·支持超過20個不同國家的鍵盤輸出 ·通過FCC、CE、RoHS認證 ·支持在線更新、遠程設置 ·通過靜電15KV空氣放電和8KV接觸放電要求測試 |
性能參數 |
光源類型 | 可視激光二極管，波長650nm |
掃描模式 | 單線掃描 |
解碼速度 | 每秒200±2次 |
掃描精度 | 3mil(0.076mm) |
掃描寬度 | 30mm﹫掃描器窗口， 220mm﹫200mm |
掃描景深 | 0-280mm(0.33mm.PCS 90%) |
轉角 | ±40° |
仰角 | ±65° |
偏角 | ±60° |
解碼能力 | EAN-8，EAN-13，UPC-A，UPC-E，Code 39，Code 93，Code 128，EAN128，Codaber，Industoal 2 of 5，Interleave 2 of 5，Matrix 2 of 5，MSI，中國郵政碼等，符合國際國內通用一維條形碼標準。 |
支持接口 | RS232，PS2鍵盤，USB等接口，支持HID,SPP協議。 |
印刷對比度 | 最低20%的反射差 |
誤 碼 率 | 1／500萬 |
提式方式 | 蜂鳴器，指示燈 |
掃描方式 | 手動觸發/連續掃描/自動感應 |
物理參數 |
外形尺寸 | 長×寬×高：95mm×70mm×160mm |
重量 | 128g(不含支架) |
材質 | 阻燃材料 |
電纜標準 | 直線：2m |
電學參數 |
電壓 | 5V |
工作電流 | 85mA |
靜態電流 | 36mA |
激光安全性 | 符合國家一級激光安全標準 |
電磁兼容性 | CE & FCC DOC compliance |
環境參數 |
工作溫度 | -20℃-50℃ |
儲存溫度 | -40℃-60℃ |
濕度 | 相對濕度5%-95%（無凝結） |
環境亮度 | 3000-8000lux（日光） |
抗震性能力 | 可承受2m自由落體 |
工業封裝等級 | IP52 |

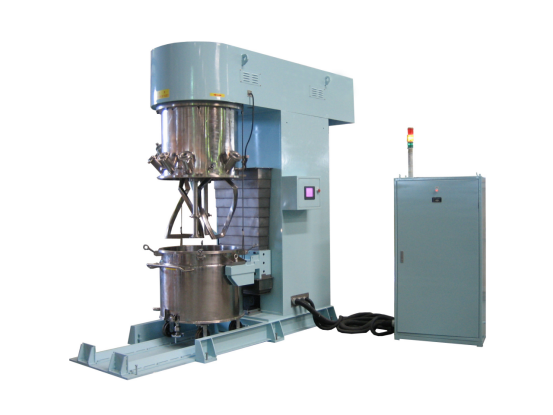

2.2,真空攪拌機
2.2.1、設備主要技術參數:
2.2.1.1、攪拌形式：
2.2.1.1.1 行星式攪拌。公轉33rpm(max) 50Hz變頻調速。
2.2.1.1.2 螺旋式攪拌拐2個(不銹鋼制作)，自轉70rpm(max) 可調。
2.2.1.1.3 高速分散頭2個(不銹鋼制作),自轉2000rpm(max) 50Hz變頻調速。
2.2.1.2、真空攪拌：
2.2..1.2.1 真空度 ≤-88KPa，數顯表顯示，兩路輸出。
2.2..1.2.2 真空泵抽氣速率15L/S。
2.2.1.2.3 附過濾罐1個。
2.2.1.3、攪拌桶：
2.2.1.3.1 料桶容積272L，有效容積200L (不銹鋼制作)。
2.2.1.3.2 桶壁和下端設水循環夾層。 (用戶自接循環水源，水壓≤0.2MPa)。
2.2.1.3.3 桶底端設置4個腳輪，可在機座導軌上拉出，便于裝料和清洗。
2.2.1.3.4配有溫度檢測顯示。
2.2.1.4、升降形式：
2.2.1.4.1 攪拌機構固定，攪拌桶機械式電動控制升降。
2.2.1.4.2 升降行程700mm（max）。
2.2.1.5、額定功率：共約36KW。
2.2.1.5.1 攪拌電機功率15KW 3Φ380V 50Hz（防爆電機）。
2.2.1.5.2 高速電機功率15KW 3Φ 380V 50Hz（防爆電機）。
2.2.1.5.3 真空泵電機功率2.2KW 3Φ380V 50Hz（防爆電機）。
2.2.1.5.4 升降電機功率3KW 3Φ 380V 50Hz（防爆電機）。
2.2.1.6、備有氣體加壓接口 氣壓＜0.2MPa。
2.2.1.7、設觀察視窗1個和防爆觀察燈1個， 24V。
2.2.1.8、PLC控制，觸摸屏顯示、操作。
2.2.1.9、外形尺寸（長x寬x高）：約3380x1500x2950(mm)（不含電器柜，真空泵等。）
2.2.1.10、重量：共約6t。
2.2.2、設備動力來源：
由需方提供。
水源：水壓≤0.2MPa。
電源：3Ф 380V 50Hz。
2.2.3、工作環境及安全要求：
需防塵 防潮。
2.2.4、設備表面處理及外觀要求：
結構件外露表面均作防銹處理，顏色執行供方標準或需方提供色標號。
2.2.5、試車方法及要求：
設備連續空運行4小時，一次負荷試車。
2.2.6、需方提供試車料規格和數量：
由需方提供試車及驗收所需的合格材料，試車料須滿足設備一次運行所需。
2.2.7、其它：
需方提供的試車用材料須和生產用料保證規格一致。
2.3.極板拉漿機
2.3.1，設計要求
2.3.1.1，極板拉漿機可實現鋼帶自動放卷，自動拉漿，刮漿板精密自動調節，恒溫自動烘烤(4或6個溫區)，自動糾偏。
2.3.1.2，工藝參數：鋼帶寬度100-400mm,拉漿厚度：0.1-0.9mm.設備工作加熱溫度：室溫～300℃可調，表顯溫度與實際誤差不大于1%；。
2.3.1.3，漿料自動上料，采用高粘度泵輸送。漿料粘度為20～65Pa.s，需要特別注意的是：漿料中含有短纖維，纖維長度1～3mm范圍內；
2.3.1.4，系統自動讀取設備參數（各個溫區的溫度，走帶速度，拉漿厚度參數）。
2.3.2設備主要配置
序號 | 系統組成 | 系統配置 | 數量 |
1 | 放卷系統 | 放卷電機 | 1 |
張緊軸系統 | 1 |
2 | 緩存系統 | 緩存輥 | 6 |
加工件 | 1 |
氣缸 | 4 |
接料平臺 | 1 |
3 | 儲料盒 | 儲料盒 | 1 |
液位傳感器 | 2 |
閥門 | 2 |
4 | 拉漿系統 | 刮漿板 | 2 |
滾珠絲杠 | 2 |
直線導軌 | 4 |
過棍 | 1 |
5 | 烘烤系統 | 烘烤爐系統 | 1 |
溫度傳感器 | 12 |
溫度控制系統 | 12 |
6 | 糾偏系統 | 糾偏傳感器 | 1 |
伺服電機 | 1 |
滾珠絲杠 | 1 |
7 | 在線測厚系統 | 測厚儀 | 1 |
反饋系統 | 1 |
8 | 驅動系統 | 伺服電機 | 1 |
驅動輥系統 | 1 |
9 | 雙層維修平臺 | 維修平臺 | 1 |
2.3.3． 設備技術參數
機器規格 項 目 | ZLA01A |
拉漿寬度 | 50-380mm |
拉漿速度（m/min） | ≤2m/min可調 |
總功率 | AC380V,50HZ 85KW |
正常運行功率 | AC380V,50HZ 70KW |
整機重量(T) | 3T |
烘烤溫度（°） | 常溫-300° |

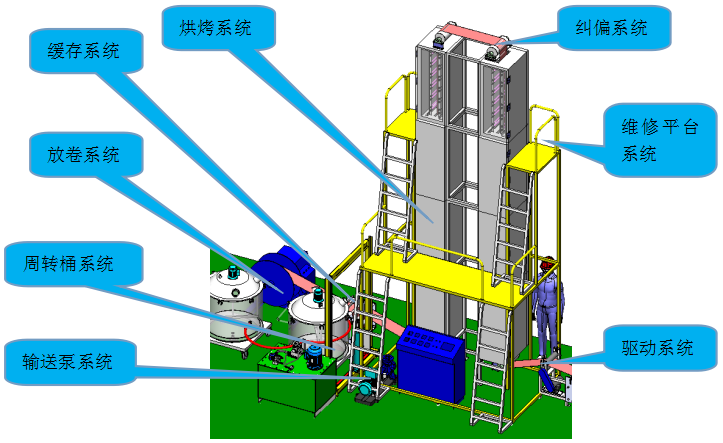

2.3.4設備示意圖
2.3.5。設備主要部件
2.3.5.1.放卷系統：由電機，轉盤，接近開關等組成，結構簡單實用，三瓣支撐片可同時收放，通過接近開關可控制電機自動放卷。放卷最大直徑450mm.
2.3.5.2，儲料盒組件：人工將周轉桶推到上料位置，液壓系統自動將周轉桶升起，將接口對接，高粘度泵自動將漿料倒入到斜儲料斗中，液位傳感器檢測到位后，輸送泵停止，鋼帶穿過漿料。
2.3.5.3.精密刮漿系統：. 本機構主要由刮漿板機構，鋼帶整平機構，留白機構，底座等系統組成。
2.3.5.3.1刮漿板機構：該機構由刮漿板組成，刮漿板直線度0.005mm,。
2.3.5.3.2留白機構：該機構主要由刮漿板，壓板組成，根據需要，刮漿板尺寸23.5mm和31mm,兩種寬度尺寸。
2.3.5.3.3鋼帶整平機構：該機構安裝在刮漿板下面，對鋼帶整形，整平，保證鋼帶在刮漿時平整。
2.3.5.3.4底座，該機構主要由底座板和定位銷組成，定位銷定位，保證鋼帶在穿，裝，卸料時方便可靠，操作簡單。
2.3.5.4，烘干組件：由結構鋼，結構鋼板，硬質硅酸鋁纖維保溫料，發熱管，紅外裝置，溫控器，大輪等組成溫控區分?jǐn)?shù)段，各段獨立溫控，從而保證質量。
2.3.5.5，糾偏組件：由伺服電機，絲桿機構，激光感應器和滾輪組成糾偏效果好，解
除了人工高空糾偏調節作業的危險。當激光感應器感應到鋼帶偏移后，伺服電機轉動，
絲桿帶動滾輪軸偏移，使其軸線與輪軸線平行，從而實現鋼帶平正進入組件，減少鋼
易在臨界溫度的變形。

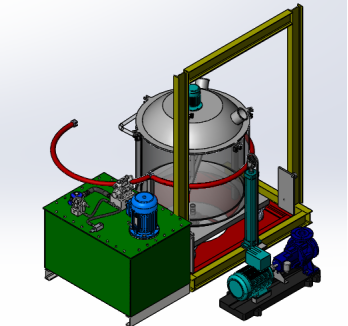

2.3.5.7，漿料自動輸送系統：人工將周轉桶推入到自動升降車中，鎖緊卡扣，將周轉
桶固定，升降車升起，人工將料桶接頭和高粘度泵管道接口對接并鎖緊。漿料池中傳
感器檢測到漿料低于設定液位時，自動啟動高粘度泵，自動輸送，到達設定液位時，
傳感器感應，高粘度泵運轉自動將漿料輸送到漿料池中。
高粘度泵工作原理及結構
2.3.5.7．1高粘度泵工作原理： 高粘度泵具有內齒的驅動齒輪（外轉子）帶動內轉子在全封閉的泵體內作同向轉動，泵體和前蓋的月牙板使吸入口和排出口開。轉動時，在吸入口形成負壓，液體被吸入，轉子將液體帶到排出口，受壓排出泵體，完成液體的輸送。
2.3.5.7．2 高粘度泵結構：高粘度泵主要有內外轉子、軸、泵體、前蓋、托架、密封、軸承等組成，密封有機械密封和填料密封兩種形式，對于高溫、高粘度及腐蝕性較強的介質，選用填料密封。 高粘度泵輸送易結晶物料時，在前蓋和泵體上可設計帶有保溫夾套，工作時通蒸汽或者導熱油保溫融化。
2.3.5.7．3內嚙合高粘度泵主要特點：
2.3.5.7．3.1壓力、流量脈動小（輸出壓力：0～2.0MPa）
2.3.5.7．3.2自吸性能好（吸入壓力：真空-0.05～-0.08MPa）
2.3.5.7．3.3輸送介質粘度范圍大（1.0Cst-300000Cst）
2.3.5.7．3.4泵進出口可轉向，配管方便
2.3.5.7．3.5殼選配帶夾套殼體，實現泵體加熱保溫（≤250℃）
2.3.5.7．3.6可選用不銹鋼材質，以輸送腐蝕性介質
2.3.5.7．3.7可選用填料密封或機械密封

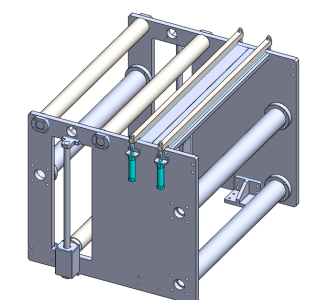

2.5.8，緩存系統：采用無動力緩存機構，當鋼帶用完需要換鋼帶時，緩存機構作用，人工進行更換，實現不間斷生產。
2.3.6．環境要求
請?zhí)峁┫掠浤茉唇橘|(zhì)
2.3.6.1電源
2.3.6.1.1電壓 AC380V±10％ 三相四線 瞬時變動《0.5s以下》1%以下
2.3.6.1.2頻率 50Hz±1Hz
2.3.6.2,.溫度： 5-35℃
保存溫度： 0-40℃
2.3.6.3濕度30-80% 但是應不結露。
2.3.6.4 現場無腐蝕性氣體、液體、爆炸性氣體
2.3.6.5 設備顏色要求：按甲方提供的色板或色號,電腦灰。
2.4.輥壓機
2.4.1．設備概述
本設備主要用于提高拉漿極板的精度,改善燒結極板表面的均勻和表面光潔度，極板厚度的公差能控制在±0.01mm,保證極板的質量.
2.4.2．生產工藝要求
2.4.2.1軋輥尺寸：Φ300X450mm，適用產品在0-400mm，厚度5mm。
2.4.2.2軋輥有效工作寬度：400mm.
2.4.2.3軋輥硬度：≥ HRC64 軋輥硬度層厚度：＞12mm；表面鍍硬鉻，至少可修磨3次以上。
2.4.2.4軋輥精度：主動輥與從動輥的柱面跳動在0.005mm，兩輥軸線的平行度在0.006mm，產品精度在±0.02mm內。
2.4.2.5軋輥表面粗糙度：Ra=0.8。
2.4.2.6軋輥間隙調整量：0～2mm(無特殊要求配0～1mm千分表)。
2.4.2.7整機功率4KW，正常工作3KW。
2.4.2.8前后可獨立放置收放卷裝置（自動線不配此裝置）。
2.4.3．設備構成
序號 | 系統組成 | 系統配置 | 品牌或處理 | 數量 |
1 | 機架系統 | | | 1套 |
焊接骨架結構 | A3 | 1 |
基板 | (鋼板磷化黑) | 1 |
2 | 緩存系統 | | | 1套 |
緩存輥 | 6 | 緩存輥 |
加工件 | 1 | 加工件 |
氣缸 | 4 | 氣缸 |
接料平臺 | 1 | 接料平臺 |
3 | 對輥組件 | | | 1套 |
交流電機 | | 1 |
變頻器 | 普傳 | 1 |
主動輥 | | 1 |
從動輥 | | 1 |
3 | 數據收集系統 | | | 1套 |
測厚儀 | 基恩士/神視 | 1 |
壓力傳感器 | | 1 |
5 | 控制系統 | | | 1套 |
PLC | 歐姆龍 | 1 |
2.4.4.功能指標單元
本設備由放卷組件（可選）、對輥組件 、收卷組件（可選）、和電氣控制系統組成。設備整機如圖：整機長27500mm，寬1100mm，高1100mm。烤漆顏色為電腦白或按客戶指定（提供色板）。
