全自動OCV測試包膜線

產品詳情

　　1.設備簡介

　　設備對OCV測試完成后的電芯進行拆盤，進入包膠機后，經過掃碼/稱重/測厚/包膠/折邊/貼絕緣介子/外觀檢測/自動下料。

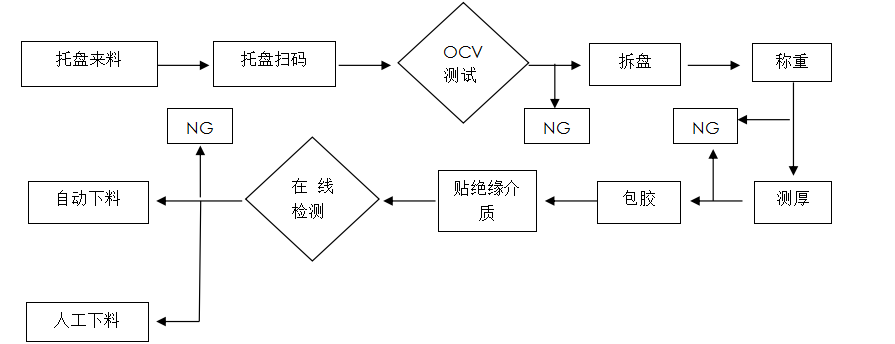

　　2.設備流程

1. 設備參數

序號	工藝要求	具體參數
1	電壓量程	0-5000mV
2	電阻量程	0-3Ω
3	內阻測試精度	±（0.5%rdg+10dgt）
4	OCV電壓測試精度	≤±0.1mV
5	電壓分辨率	2uV
6	內阻分辨率	1uΩ
7	時間分辨率	1mS
8	測試頻率	1KHz±0.2Hz
9	探針電阻	≤2mΩ
10	稱重量程	0～10 kg
11	稱重精度	±0.1 g（設備精度0.05g）
12	測厚量程	50～100mm
13	測厚精度	±0.01mm（設備精度0.01mm）
14	測厚壓力	0～60kg 精度±1kg
15	電芯在包膠前有毛刷清潔	清潔表面灰塵和顆粒
16	包膠間距	20-80mm
17	拉膜拉力	拉力值可調
18	包膜翹起	無翹起
19	包膜起皺	無褶皺
20	拉膠及切膜重復精度	±0.5mm之間
21	貼片偏移量	≤0.5mm
22	包膜高度	包膜高于電芯上表面2-5mm可調，精度±0.2mm，合格率≥99.9%
23	極柱面折邊	2-6mm
24	包膜內氣泡	大面：氣泡直徑≤1mm，單面≤3個 側面：氣泡直徑≤1mm，單面≤1個 底面：氣泡直徑≤2mm，單面≤5個
25	頂貼片偏差	≤0.5mm
26	包膠合格率（來料管控）	99.9%
27	設備能力指數CMK	≥1.67
28	30天故障率	≤1%
29	噪聲	≤75db
